型號

ONV- IPS36248FM

ONV- IPS38248FM

端口特征

固定端口

12個10/100/1000Base-T 上聯RJ45端口(Data)

8個100/1000Base-X 上聯SFP光口插槽（Data）

4個1/10G 萬兆SFP+上聯光口插槽(Data)

1個Console RS232控制口（115200，N，8，1）

2組V+，V- 冗余DC電源接口（6P鳳凰端子）

1組掉電告警開關量接口（FAULT）

網口特性

1-12口10/100/1000Base-T自動偵測， 全/半雙工MDI/MDI-X自適應

雙絞線傳輸

10BASE-T ： Cat3,4,5 UTP(≤100 meter)

100BASE-TX ： Cat5 or later UTP(≤100 meter)

1000BASE-T ： Cat5e or later UTP(≤100 meter)

光口特性

千兆SFP光纖接口，默認不配套光模塊，需要另購,（可選訂單模/多模、單纖/雙纖光模塊，LC）

光口擴展

支持Turbo超頻2.5G光模塊擴展及組環網

光纜

多模 ——工作波長：850nm ，傳輸距離：0～500M； 850nm ，傳輸距離：0～300M（10G)；

單模 ——工作波長：1310nm，傳輸距離：0～40KM；

工作波長： 1550nm，傳輸距離：0～120KM 。

交換芯片參數

網管類型

L2+

L3

網絡協議

IEEE802.3 10BASE-T； IEEE802.3i 10Base-T；

IEEE802.3u 100Base-TX；

IEEE802.3ab 1000Base-T；

IEEE802.3z 1000Base-X；

IEEE802.3ae 10GBase-LR/SR；

IEEE802.3x

轉發模式

存儲轉發（全線速）

背板帶寬

598Gbps （無阻塞）

包轉發率@64byte

89.28Mpps

MAC地址表

32K

包轉發緩存

32M

巨型幀

9.6K

LED指示燈

電源指示燈：PWR（綠色）；系統運行指示燈：SYS（綠色）； 網絡指示燈： Link（黃色）；光口指示燈：L/A（綠色）

一鍵還原開關

有（按住10秒后松開，即可恢復出廠設置）

電源特征

總功率/輸入電壓

36W/48VDC

整機功耗

待機功耗：＜30W；滿載功耗：＜36W

輸入電壓與接口

12-57VDC寬電壓；6Pin工業鳳凰端子，支持防反接保護

配套電源

無，可選購工業電源24V/60W，見配件信息表選購使用

物理規格參數

工作溫度/濕度

-40～+80°C；5%～90% RH無凝結

存儲溫度/濕度

-40～+85°C；5%～95% RH無凝結

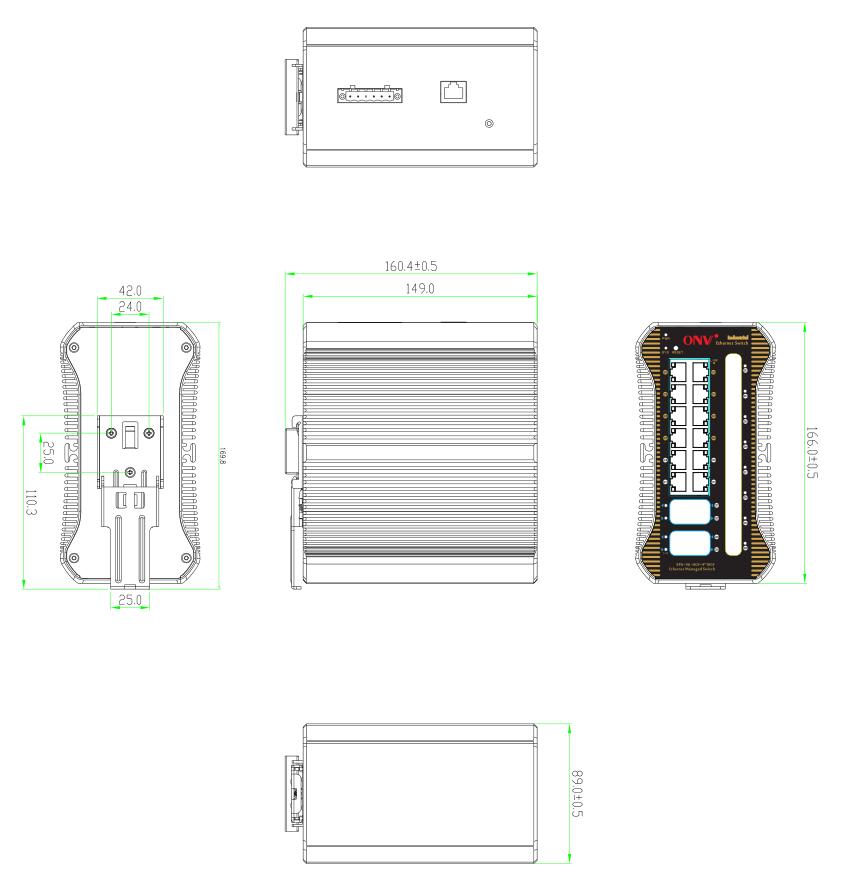

外觀尺寸（L*W*H）

166*149*89mm

凈重/毛重

＜2.2kg / ＜2.8kg

安裝方式

桌面式、35mm DIN導軌式安裝

產品認證與質保

防雷/防護等級

端口防雷：6KV 8/20us；

防護等級：IP40

IEC61000-4-2（ESD）：±8kV接觸放電，±15kV空氣放電

IEC61000-4-3（RS）：10V/m（80~1000MHz）

IEC61000-4-4（EFT）：電源線：±4kV；數據線：±2kV

IEC61000-4-5（Surge）：電源線：CM±4kV/DM±2kV；數據線：±4kV

IEC61000-4-6（射頻傳導）：10V（150kHz~80MHz）

IEC61000-4-8（工頻磁場）：100A/m持續；1000A/m ，1s to 3s

IEC61000-4-9（脈沖磁場）：1000A/m

IEC61000-4-10（阻尼振蕩）：30A/m  1MHz

IEC61000-4-12/18（震蕩波）：CM 2.5kV，DM 1kV

IEC61000-4-16（共模傳導）：30V持續；300V，1s

FCC Part 15/CISPR22（EN55022）：Class B

IEC61000-6-2（通用工業標準）

機械特性

IEC60068-2-6（抗振動）

IEC60068-2-27（抗沖擊）

IEC60068-2-32（自由下落）

安規認證

3C；

CE mark, commercial；CE/LVD EN60950；
FCC Part 15 Class B；RoHS；

質保期

交換機5年，終身維護

網管業務特性

端口

支持IEEE802.3x流控（全雙工）

支持基于端口速率的廣播風暴抑制

支持對出入端口的報文流量進行限速，粒度最小為64Kbps

支持端口溫度保護設置

支持端口EEE 綠色以太網節能配置

三層功能

支持L2+網管功能，支持IPV4/IPV6雙棧管理

支持三層路由轉發，支持不同網段，不同VLAN之間通信

支持靜態路由/默認路由，最大條目128個

支持ARP協議，最大條目1024個

支持L3網管功能，支持IPV4/IPV6雙棧管理

支持三層路由全線速轉發，支持不同網段，不同VLAN之間通信

支持靜態路由/默認路由，最大條目128個

支持ARP協議，最大條目1024個

VLAN

支持基于端口的VLAN（4K個）,IEEE802.1q

支持基于協議的VLAN

支持基于MAC的VLAN

支持Vocie VLAN

支持Access、Trunk、Hybrid三種類型端口配置

支持QinQ 配置

端口匯聚

支持LACP

支持靜態聚合

支持最大12個聚合組，每個聚合組最大支持8個端口

生成樹

支持STP（IEEE802.1d）

支持RSTP（IEEE802.1w）

支持MSTP（IEEE802.1s）

工業級環網協議

支持G.8032(ERPS)，最多支持250個環，每環最多支持250個設備

環網自愈時間小于20ms

組播

支持IGMP Snooping v1/v2、最多支持1024個組播組

支持用戶快速離開機制

支持MLD Snooping v1/v2

支持組播VLAN

鏡像

支持基本端口的雙向流量鏡像

QoS

支持Diff-Serv QoS

每個端口支持8個輸出隊列

支持802.1p/DSCP優先級映射

支持隊列調度機制（SP、WRR、SP+WRR）

支持優先級標記Mark/Remark

支持基于流的包過濾

支持基于流的重定向

支持基于流的限速

ACL

支持L2～L4包過濾功能，可以匹配報文前80個字節，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP協議類型、TCP/UDP端口、 TCP/UDP端口范圍、VLAN等定義ACL。

支持基于端口、VLAN下發ACL

安全特性

支持用戶分級管理和口令保護

支持IEEE802.1X認證/集中MAC地址認證

支持AAA&RADIUS認證

支持MAC地址學習數目限制

支持MAC地址黑洞

支持SSH 2.0，為用戶登陸提供安全加密通道

支持SSL，保障數據傳輸安全

支持端口隔離

支持ARP報文限速功能

支持IP源地址保護

支持ARP入侵檢測功能

支持防DoS攻擊

支持端口廣播報文抑制

支持主機數據備份機制

IP+MAC+VLAN+端口的四元綁定功能

DHCP

支持DHCP Serve

支持DHCP Client

支持DHCP Relay

支持DHCP Snooping

管理與維護

支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置

支持WEB網管（支持HTTPS）

支持FTP、TFTP、Xmodem、SFTP文件上下載管理

支持SNMP V1/V2C/V3

支持一鍵還原

支持NTP時鐘

支持系統工作日志

支持Ping檢測

支持線纜長度狀態檢測

支持CPU即時利用率狀態查看

支持鏈路層發現協議LLDP

支持光網視的ONV NMS平臺化集群式管理（LLDP+SNMP）

系統要求

Web瀏覽器：Mozilla火狐2.5或更高版本，谷歌瀏覽器chrome V42或更高版本，微軟Internet Explorer10或更高版本;
